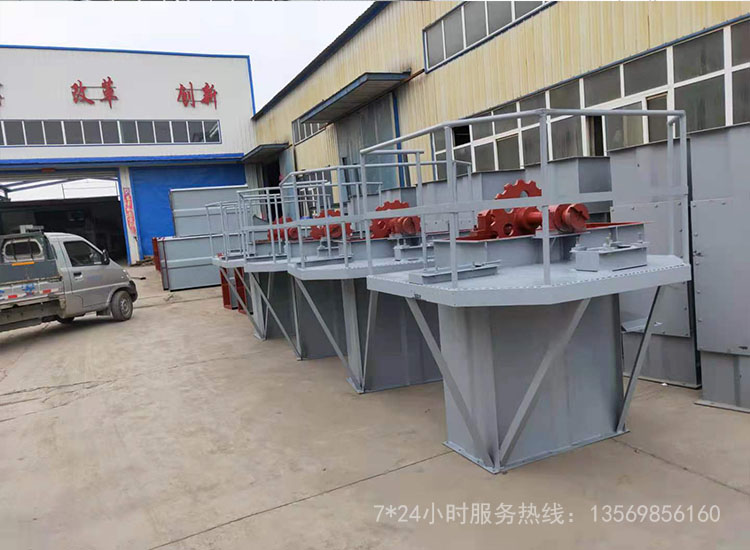

Z型翻斗提升機詳情

Z型翻斗提升機介紹

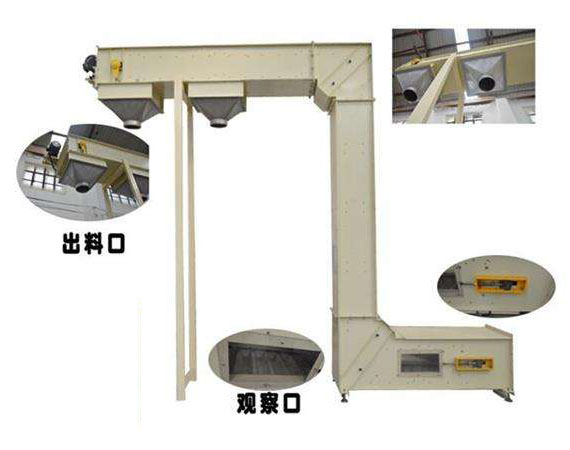

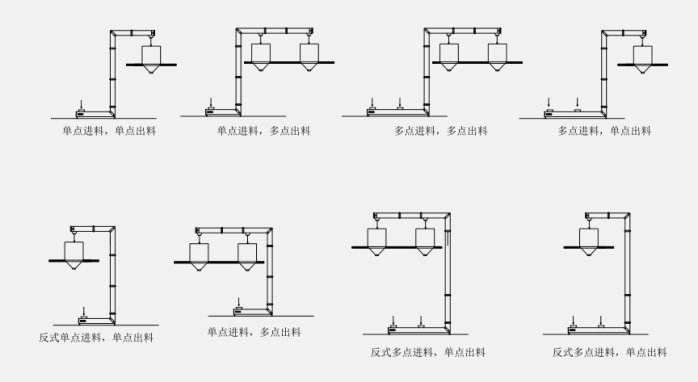

Z型翻斗機也叫Z型提升機，可以做成單下下料和多點下料提升機，該機占用空間少，噪音低，任意斗提機都可以做到多點進料、多點出料，所有機型全部為模塊式生產，符合食品生產條件，與物料接觸部分全部為食品級材料，運行平穩。用于水平—垂直—水平輸送粉狀、顆粒狀及小塊狀物料。其結構緊湊、占地面積小、提升高度大、密封性能好、物料無破損

Z型翻斗機工作原理

Z型提升機工作時,減速電機通過軸承帶動兩個鏈輪同步運動,從而使與其嚙合的兩根鏈條在封閉軌道上同步移動。當物料輸送到進料器時滑落進水平向前的料斗中,再由進料器的毛刷將料斗中多余的物料刷進下一個料斗中,由于物料是滑落到料斗里去的,不是強制刮取的,所以不會使物料產生破碎現象

結構介紹

    機箱： 半封閉機箱—防塵機箱—氣密機箱—不銹鋼機箱—碳鋼噴涂機箱。

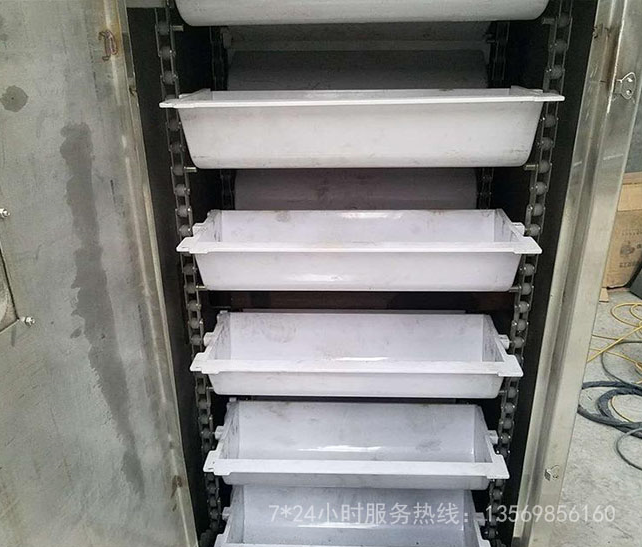

     料斗： 不銹鋼料斗—碳鋼料斗—食品級朔料料斗。

     驅動： 防爆減速機，普通減速機。

     鏈輪： 合金鋼鏈輪—不銹鋼鏈輪。

     鏈條： 合金鋼鏈條—不銹鋼鏈條。

     控制： 手動啟動停止，自動啟動停止，變頻控制。

     其它： 整機防爆，內置強制通風系統，自動料斗清洗系統，自動加油系統

使用說明

用戶按產品說明書等有關技術文件的規定，正確使用自產品出廠之日半年內，經用戶提出，我廠檢驗，確屬制造質量原因，使產品損壞，或達不到技術要求，而影響使用者，均實行“三包”。電機“三”包的范圍
A、遇下列情況者包修
（1）、絕緣不良，有漏電現象者
（2）、安裝尺寸不符合標準(或圖紙)，而影響使用者
（3）、轉子有磨擦現象
（4）、因軸承不合格，而影響使用者
（5）、非使用不當，而底腳斷裂者
B、電機在滿足使用條件，輸出額定功率時，遇有下列情況者包換：
（6）、溫升超過標準規定者
（7）、效率、功率因數，低于規定標準數值(含容差)
（8）、起動電流高于標準規定的數值(含容差) 
C、遇下列情況者包退：產品從退回我廠修理之日起，1個月不能修好者包退。
凡屬運輸、安裝、使用、保養不善等原因，造成的產品損壞，不能使用者(如繞組燒壞等)，不在“三包”范圍之內。
用戶提出質量問題。經檢驗不屬制造責任者，我廠可視情況協助修理，需要更換零部件時，收取成本費。

常見故障

1、料斗損壞。料斗屬于易損件，但是也不是說就很容易損壞，在使用幾年后很有可能料斗損壞幾個，這個是不可避免的，當然這也是跟物料和投料方式有關的，若是物料粗糙不堪，會導致料斗磨損較快，若是投料方式比較沒有規律或者 ，也會消耗料斗。當然也是有辦法保養的，平常在使用的時候投料注意點，另外定時清理料斗，下班后保證料斗的衛生，發現料斗都裂縫請及時焊接。

4、齒輪打滑。齒輪打滑是出現在電機與主動軸那塊，這邊有一個離合器，是一個保護裝置，這個東西不能夠完全上緊，上緊就起不到作用了，需要將其上的不需要太緊，帶動鏈條即可，但是會出現用戶上緊真的特別不緊，會導致一添加物料出現打滑的情況，這個時候只需要在上一點螺絲即可。
