振動篩詳情

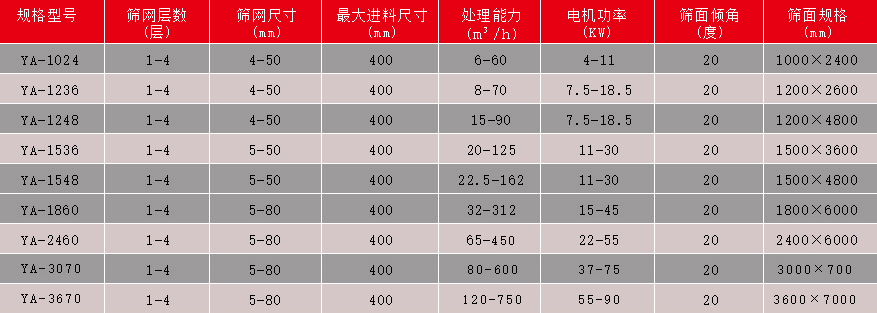

振動篩型號和參數

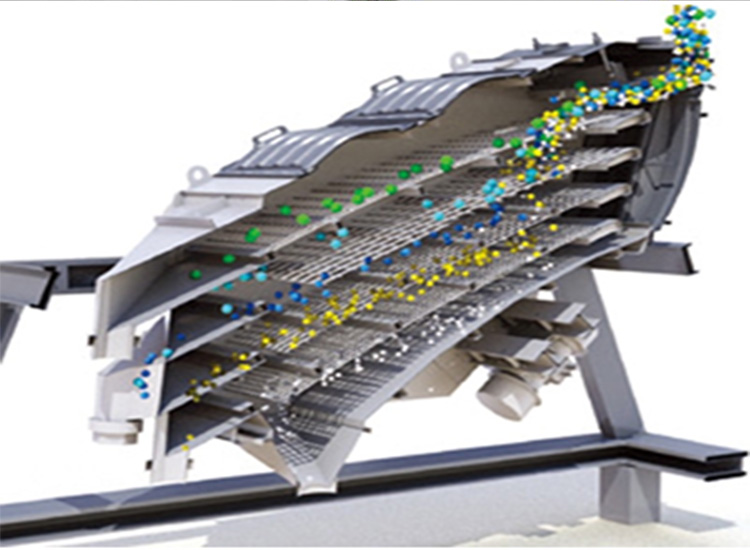

振動篩工作原理及性能

振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。

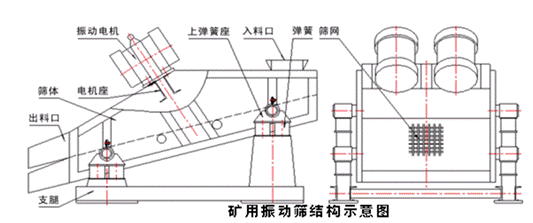

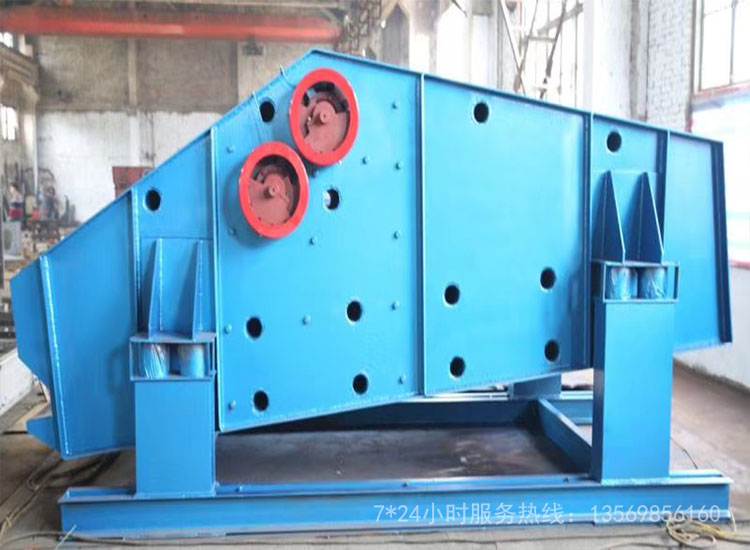

振動篩結構

本篩機主要由篩箱、篩網、振動電機、電機臺座、減振彈簧、支架組成。
 1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
 2、篩網：金屬絲編織方孔篩網或鋼板網、焊接網、條型網，也可按用戶要求采用其它類型篩網。

 3、振動電機：臥式振動電機
 4、電機臺座：采用優質鋼板焊接組成

 5、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
 6、支架：由四個支柱和四個槽鋼（方鋼）組成，支撐著篩箱。 安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

振動篩選型

型號說明與選型：
  Z  Z  S  5  25-2型
  ┬ ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │ └──────── 篩面層數2層
  │ │ │ │ └─────────- 篩面長2500mm
  │ │ │ └───────────- 篩面寬500mm
  │ │ └─────────────  礦用
  │ └──────────────-  電機振動
  └────────────────  篩分機
